Kommunikation RPi-SPS

Zunächst werden die beiden erforderlichen Programme heruntergeladen:

S7-RPi.py

TIA Portal-Projekt

Im SPS-Programm muss nun die Hardwarekonfiguration an die zu verwendende Steuerungseinheit angepasst werden. Weiterhin muss in dem Kommunikationsbaustein, die IP-Adresse des Raspberry Pis hinterlegt werden. (siehe Bild 1)

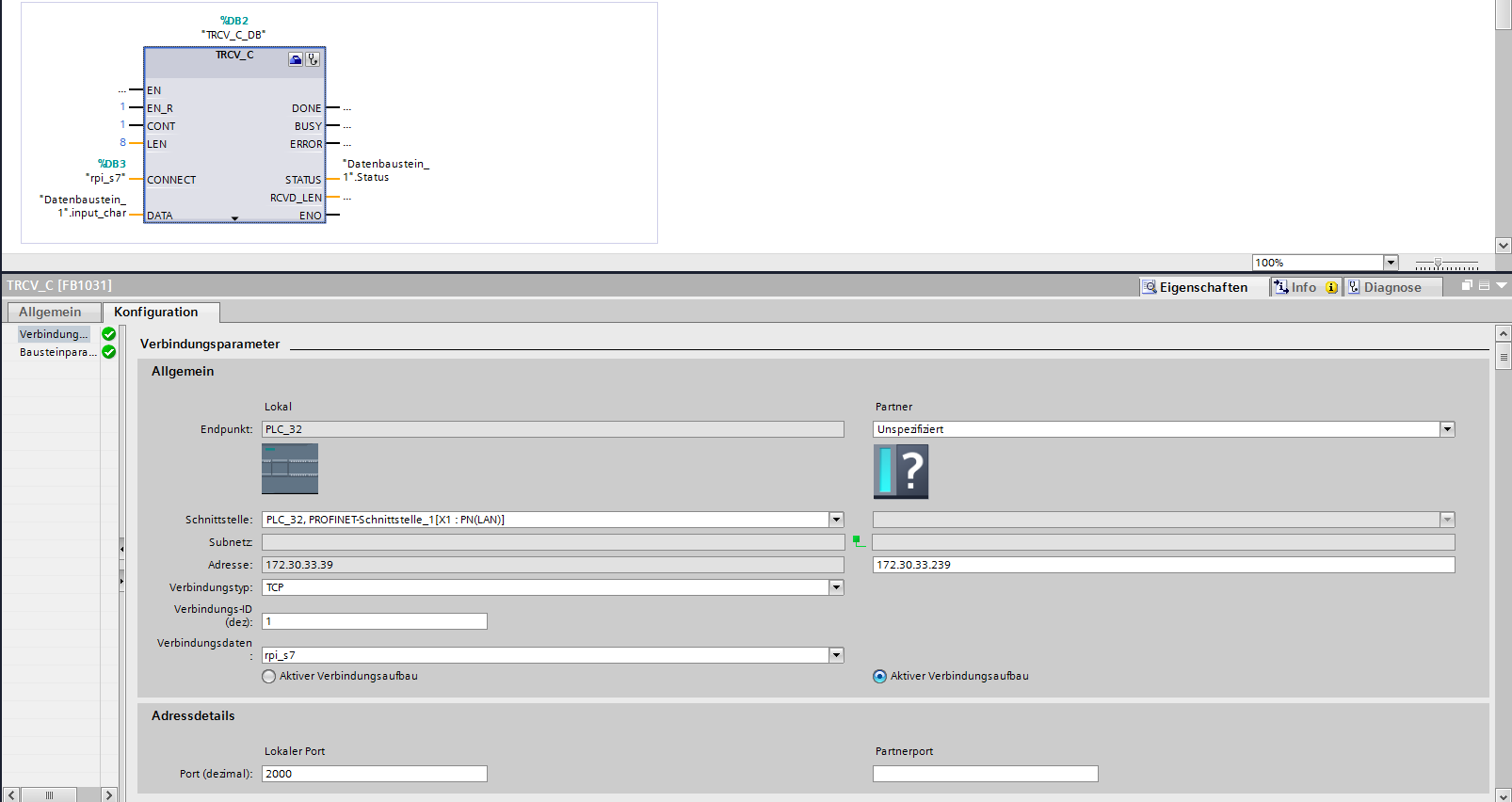

Bild 1: Einstellungen des Kommunikationsbausteins

In dem Python-Skript muss die IP-Adresse der SPS eingetragen werden. Hierzu wird das Skript per Doppelklick geöffnet und die entsprechende Zeile (siehe Bild 2) bearbeitet.

Bild 2: Zu ändernde Zeile im Python-Skript

Sind die Konfigurationen abgeschlossen können beide Programme gestartet werden. Die SPS sollte nun die aktuelle Temperatur und Luftfeuchtigkeit vom Raspberry Pi erhalten.
