Lautsprecher

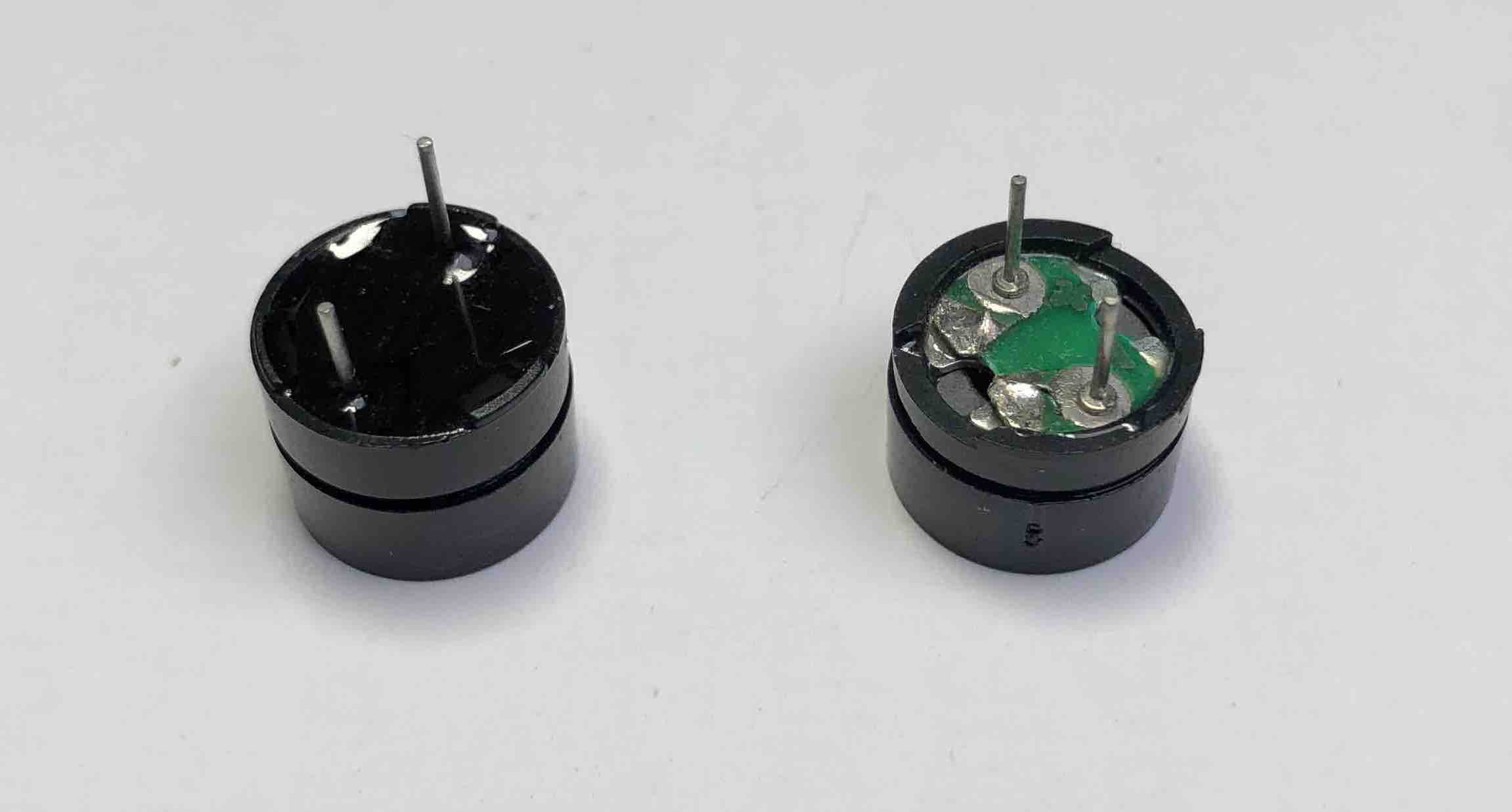

Abbildung: passiver und aktiver Lautsprecher

Quelle: BBS2 Wolfsburg

Beschreibung:

Dieser Lautsprecher ist ein passiver Summer, welcher die Freuquenz vom Ausgang des Mikrocontrollers festgelegt bekommt. Hierbei kann er ganze Melodien abspielen.

Kenndaten:

VCC: 5 V

Signal: Analog

Wichtige Informationen:

Nicht verpolen!

Vorwiderstand: 10 kΩ

Anwendungsbeispiel:

Kann verwendet werden, um Töne oder Melodien abzuspielen.

Verdrahtungsplan:

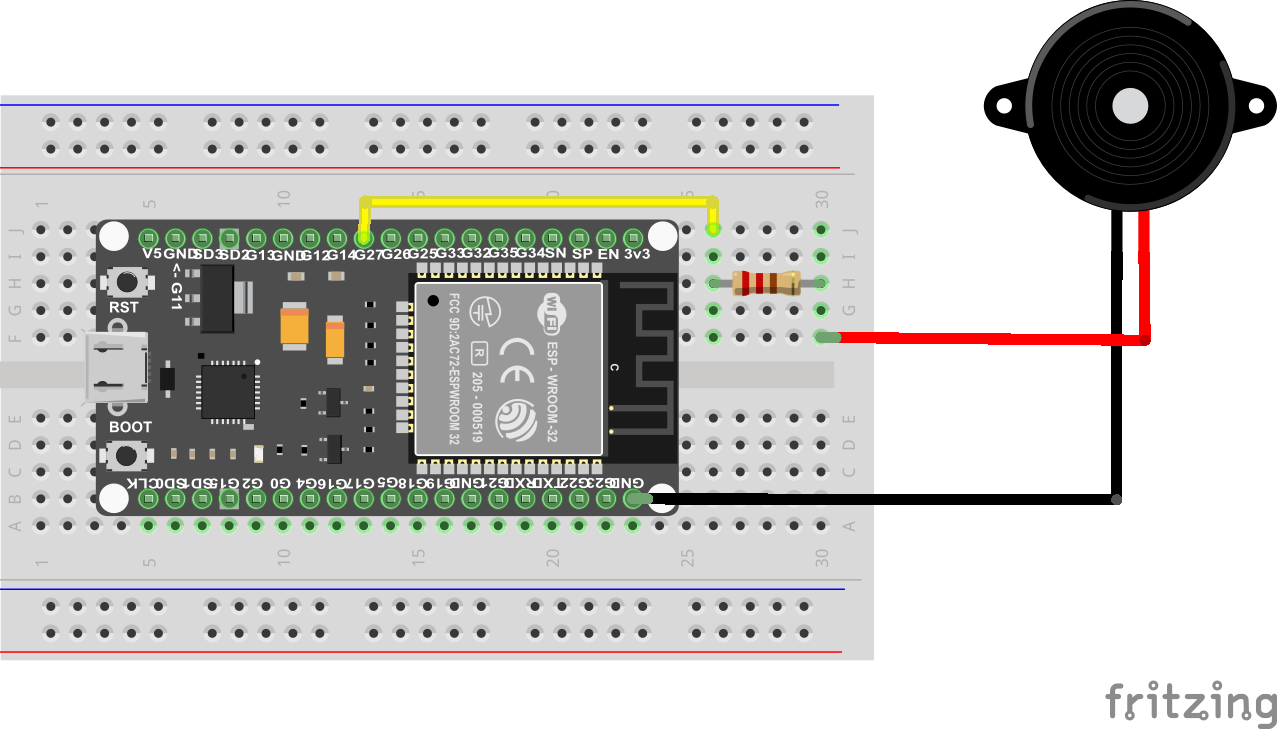

Abbildung: Verdrahtungsplan Lautsprecher   Quelle: BBS2 Wolfsburg

Programmierbeispiel:

#include <SPI.h>

//Pin-Deklaration
int passivSummerPin = 2;
int waitTime = 60000/140;  //Wartezeit in ms

void setup()
{
  Serial.begin(9600);
  ledcSetup(0, 5000, 8);
  ledcAttachPin(passivSummerPin, 0);

  //Definition für die Pins
  pinMode(passivSummerPin, OUTPUT);
}
//Hier sind die verschiedenen Töne mit ihrer Frequenz abgespeichert.
float c = 261.63;
float cis = 277.18;
float d = 293.66;
float dis = 311.13;
float e = 329.63;
float f = 349.23;
float fis = 369.99;
float g = 392;
float gis = 415.3;
float a = 440;
float b = 466.16;
float h = 493.88;
float c1 = 523.25;
float cis1 = 554.37;
float d1 = 587.33;
float dis1 = 622.25;
float e1 = 659.26;
void hupe()
{
  ledcWriteTone(0, h);
  delay(waitTime);
}

void loop()
{
    Serial.println("Hupe aktiv");
    hupe();                          //Die Hupe wird aktiviert und die entsprechende Funktion aufgerufen.
}
