Verbindungsleitungen

In pneumatischen Plänen, werden pneumatische Verbindungen durch Linien dargestellt. Im Bild sind 2 parallele Leitungen dargestellt.

2 Leitungen

Ventile

Genauere Informationen zu Funktion und Einsatz gibt es hier.
Im Symbol werden die Verbindungen der Anschlüsse für jede Stellung angegeben, sowie die Art der Steuerung/Vorsteuerung.

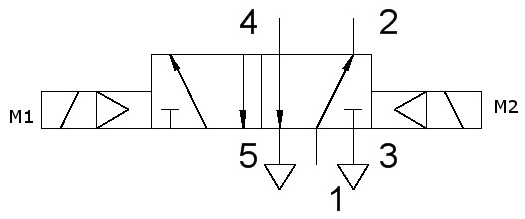

Bsp.: 5/2 Wegeventil mit beidseitiger Vorsteuerung und elektromagnetischer Betätigung.
