Einpuls-Mittelpunkt-Schaltung (M1U oder E1U)

Die ungesteuerte Einpuls-Mittelpunkt-Schaltung (M1U) bzw. der Einweggleichrichter ist eine sehr einfache Schaltung, die im einfachsten Fall nur einen Transformator und eine Diode enthält (siehe Bild 1). Durch die Diode kann ein Strom lediglich in eine Richtung fließen, sodass die gesamte zweite Halbwelle abgeschnitten wird. Die resultierende Spannung ist in Bild 2 zu sehen.
Es lässt sich erkennen, dass die gleichgerichtete Spannung nicht gut gleichgerichtet ist und stark lückt. Bei einfachen Anwendungen wurden die Einpuls-Mittelpunkt-Schaltung jedoch wegen ihrer geringen Kosten eingesetzt. Heutzutage finden sie kaum noch Anwendung, außer in Sperrwandlern.

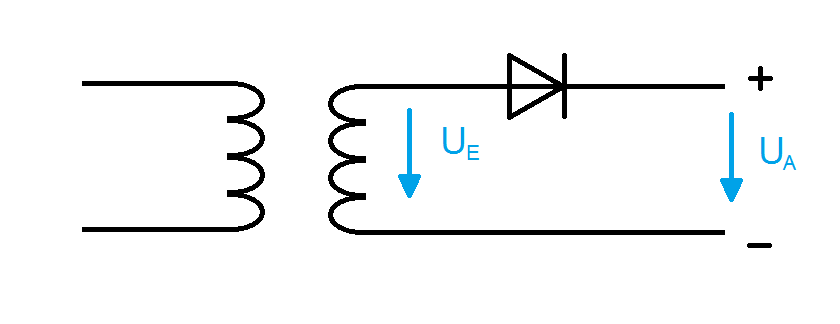

Bild 1: Schaltung des M1U-Gleichrichters

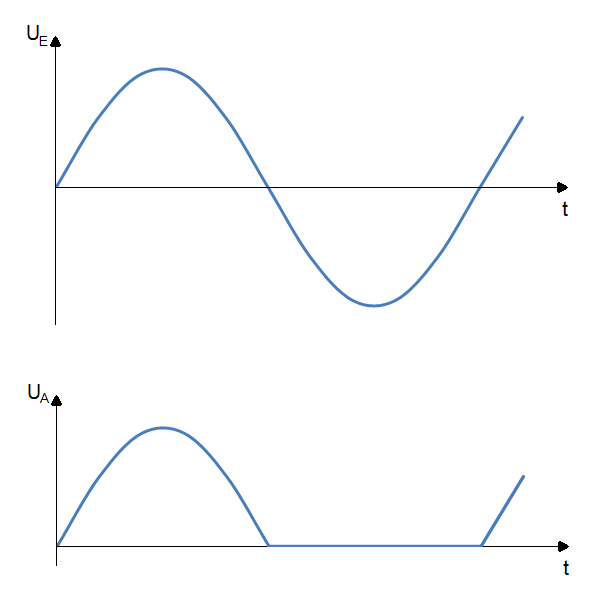

Bild 2: Eingangs- und Ausgangsspannung am M1U-Gleichrichter
